Основні правила монтажу теплої підлоги в бетонну стяжку

Монтаж теплої підлоги може бути виконаний для комфортного або додаткового підігріву підлоги. Незалежно від призначення, монтаж електричної системи кабельного нагріву відбувається за одним і тим же принципом. Розглянемо докладніше монтаж електричної теплої підлоги, яка виконується у певній послідовності.

1. Основним елементом, що регулює роботу теплої підлоги, є терморегулятор. Саме його місцезнаходження необхідно визначити насамперед. Терморегулятор може бути встановлений у будь-якому зручному місці на відповідній висоті. Єдину умову слід дотримуватись у тому випадку, коли система кабельного опалення монтується у вологому приміщенні – терморегулятор обов'язково переносять у сухе приміщення. Насамперед слід провести проводку до місця підключення кабелю до електроживлення, провести прибирання, підготувати штробу під проводи термодатчика та нагрівального елемента.


2. Перед встановленням теплої підлоги devi слід вибрати відповідний теплоізоляційний матеріал, наприклад Hanalon – шар пінопропілену, з обох боків покритого фольгою та захищеного міцним шаром полімеру. При укладанні цементної стяжки матеріал продовжує ефективно перешкоджати тепловим втратам, оскільки фольга захищена та не розчиняється під впливом розчину.

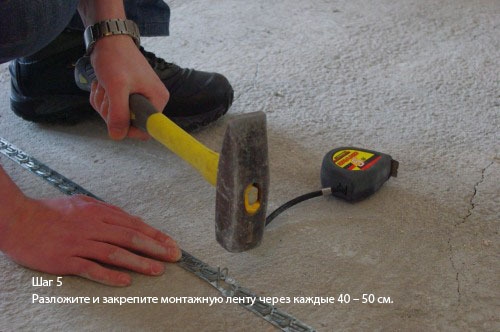

3. З дотриманням певного кроку (45-55 см) на поверхні теплоізоляційного матеріалу кріпиться монтажна стрічка devifast. Для її прикріплення використовують дюбелі, які також прикріплюють теплоізоляційний матеріал.

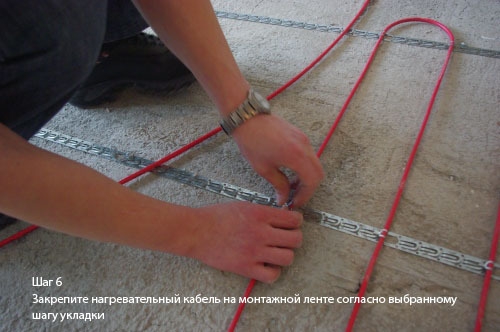

4. Основним етапом вважається укладання нагрівального кабелю deviflex™ на монтажну стрічку. Для зручності використовують спеціальні кріпильні хомутики, які передбачені на стрічці. Важливою умовою роботи системи є правильний розрахунок кроку витків кабелю. Занадто близьке розташування витків може призвести до перегріву системи. Якщо розташувати витки на великій відстані одна від одної, то температура в приміщенні не досягне встановленого рівня. При розрахунку кроку витків зручно скористатися формулою: T=S*100/L.
   S – площа укладання кабелю, (м2),
   L - Довжина кабелю, (м).
   Незалежно від отриманих даних, мінімальний крок укладання кабелю має становити 5 см.

5. Кожен кабель має певний паспорт, де повинні бути вказані дані про довжину кабелю, його електричний опір та потужність. Під час продажу на етикетці сполучної муфти міститься вся необхідна інформація з потрібними даними. Цю етикетку необхідно переклеїти у паспорт та зберегти.
6. Для комфортної роботи обладнання необхідно в шарі теплової ізоляції виконати отвори розміром 3*5 см. Такі отвори слід розташовувати в шаховому порядку на відстані близько півметра.

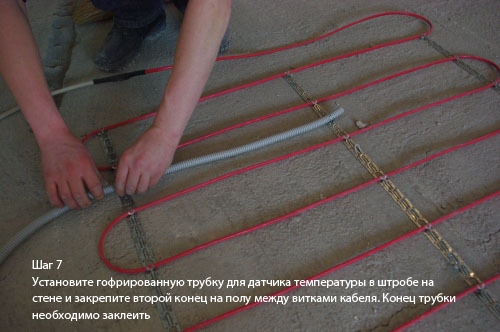

7. Монтаж електричної теплої підлоги передбачає встановлення терморегулятора з датчиком температури підлоги, за допомогою якого виконується контроль роботи системи та регулювання. Для встановлення датчика необхідно підготувати гофровану трубу та встановити її між окремими витками кабелю. Виконання цієї умови дозволяє легко змінювати датчик у тому випадку, якщо він виходить з ладу.
8.
9. Провід, який відходить від нагрівального кабелю та термодатчика розташовують у спеціально підготовленій канавці та ретельно замуровують.
10. Після того, як всі зазначені дії були виконані, система заливається шаром бетону або суміші, що самовирівнюється. Суміш стає найміцнішою через 72 години. Важливо використовувати якісний матеріал, який не утворюватиме тріщин при подальшій експлуатації системи. Тільки після цього можна закінчувати роботу з укладання підлогового покриття.
11. Безпосередньо сам терморегулятор слід встановлювати після того, як виконані всі роботи зі встановлення підлоги та закінчені внутрішні оздоблювальні роботи у приміщенні.

Система готова до роботи після закінчення 30-денного терміну. Подібна схема установки системи дозволяє збільшити висоту підлоги на 5 см. Якщо підвищити рівень підлоги на 5 см неприпустимо, достатньо використовувати інший кабель.  DTIP-18

із меншою потужністю. Це дозволяє знизити висоту підняття підлоги до 1,5-2 см. Однак тут потрібно зменшити крок укладання витків окремого кабелю.

Докладніше про основні варіанти монтажу електричної теплої підлоги читайте в нашій  статті.
